汉信光缆
产品概述：

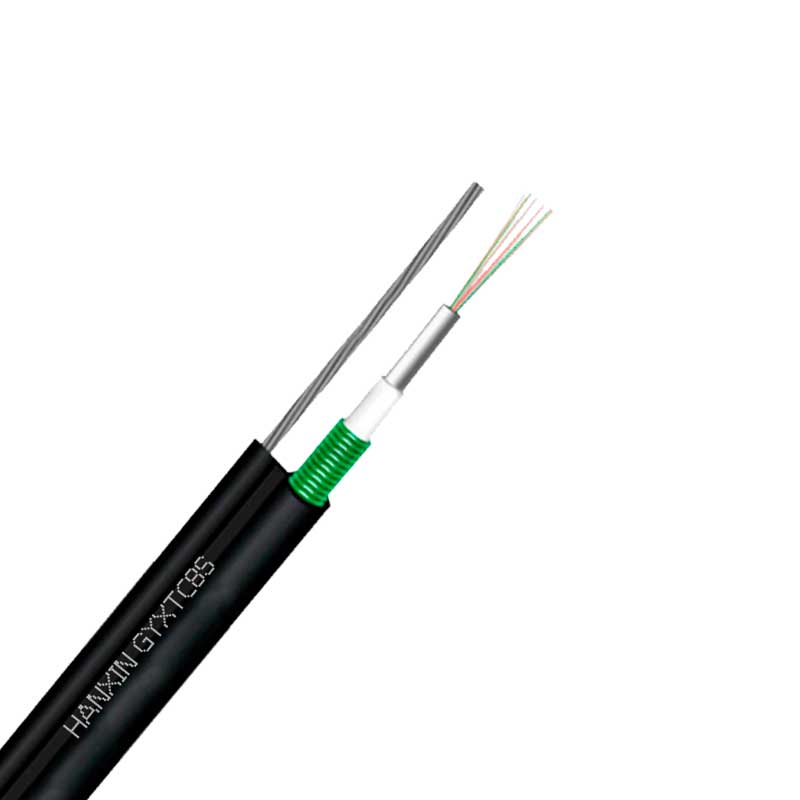

汉信 GYXTC8S光缆的结构是将 250μm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。松套管外用一层双面涂塑钢带（PSP）纵包，钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水，和钢丝绞線集成到一个8字型的聚乙烯护套内。
产品特点
· 钢丝绞線具有极高的抗拉度，便于自承式架空敷设，降低安装成本。
· 具有良好的机械性能和温度性能。
· 松套管材料本身具有良好的耐水解性能和较高的强度。
· 管内充以特种油膏，对光纤进行了关键性保护。
· 双面涂塑钢带（PSP）提高光缆的抗透潮能力。
· 直径小、重量轻、容易敷设。
· 较長的交货長度，价格便宜。
产品标准
GYXTC8S 光缆符合 YD/T 1155-2001 和 IEC 60794-1 标准。
光學特性
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
| 衰减
(+20℃) |
@850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | |||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| 带宽(A级) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
| 数值孔径 | 0.200±0.015NA | 0.275±0.015NA | |||
| 光缆截止波長 | ≤1260nm | ≤1480nm | |||
结构参数
| 光缆型号 | 光纤数 | 光缆直径
mm
|
光缆重量kg/km | 吊線规格 | 连接部分直径 | 允许拉伸力長期/短期Term
N |
允许压扁力 長期/短期 Term N/100mm |
弯曲半径 静态/动态 mm |
| GYXTC8S | 2~12 | 7.65×14.5 | 118 | Φ1.0mm*7 钢绞線Stranded wires |
高×宽Height×Width 3.0×2.5 mm |
1000/2500 | 300/1000 | 80/160 |
储存、使用温度: -40℃ 至 + 60℃。
